Компресорът е само част от пневматичната система — правилната конфигурация на тръбите, филтрите и навиците на ползване правят въздуха годен за работа. Тази статия описва конкретни критерии за избор и конфигурация, последователни стъпки за диагностика и корекция, типични грешки и ограничения, базирани на реален казус от автосервиз.
Критерии при проектиране на система с компресор MAGNUM
- Капацитет и duty cycle: изберете компресор с достатъчен обем и работен цикъл спрямо пиковата консумация — нитро гайковерт и бояджийска пистолетна линия имат много различни нужди.
- Диаметър на линиите: за сериозна консумация избягвайте тънки флексибилни маркучи като основни линии; използвайте твърда или по-дебела тръба до работните станции.

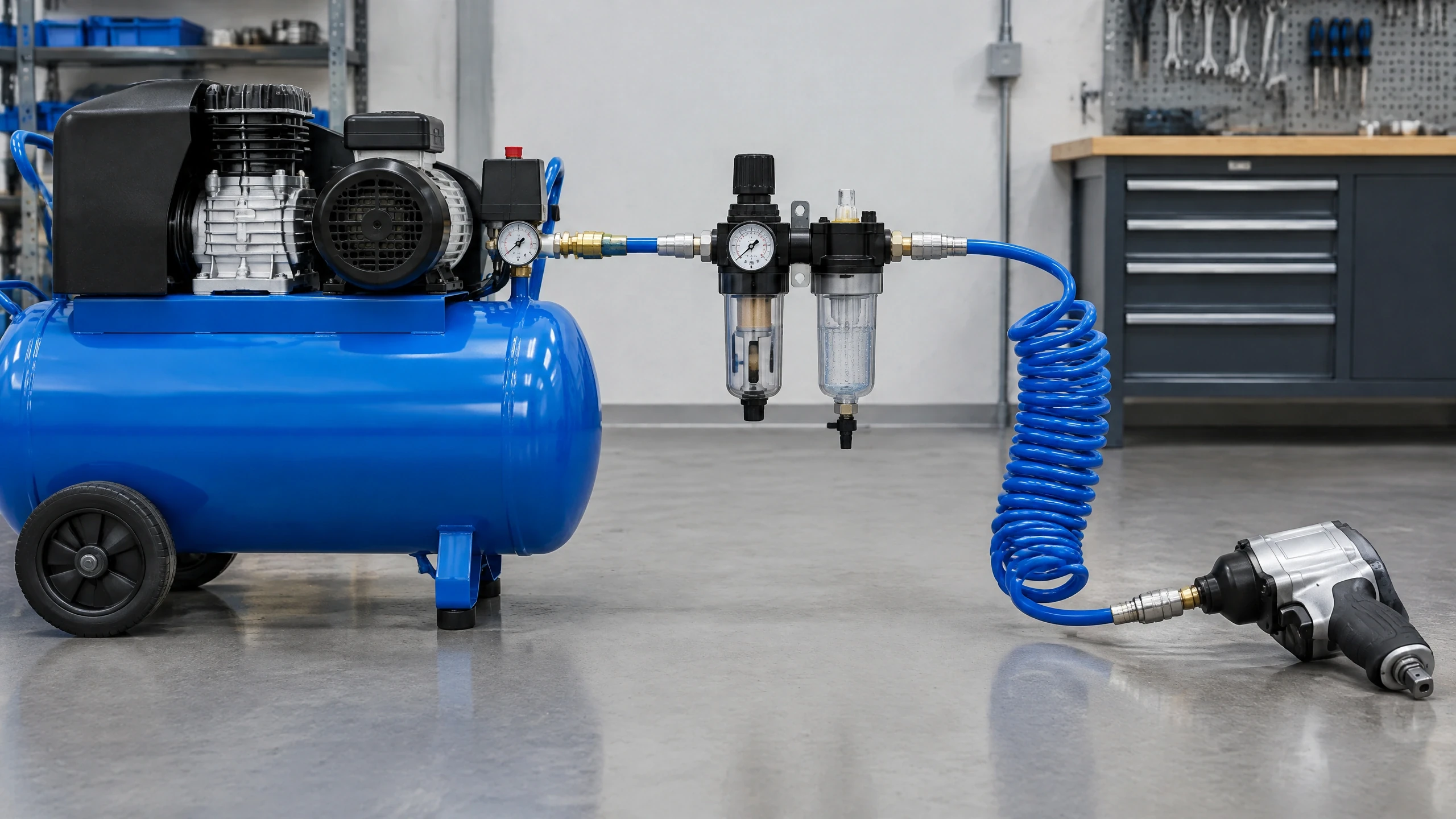

- Филтрация и сушене: многоетапна филтрация — груб филтър, влагуловител и фин филтър непосредствено преди чувствителни инструменти (пистолет за боядисване).
- Разположение: поставете компресора централно, с общ колектор и отделни регулатори до всяка работна точка.
Последователност на диагностика и оптимизация (стъпки)
1. Измерете налягането при компресора и при инструмента под товар — голям спад индикира проблем в трасето. 2. Проверете диаметъра на маркуча и скоростта на въздушния поток; ако има тясно място — подменете с по-широка линия. 3. Поставете тръбен колектор/разклонител близо до работната зона, вместо да разчитате на дълги, флексибилни маркучи. 4. Монтирайте влагуловител и филтри по етапи — преди пистолета и преди възлите с висока консумация. 5. Въведете навици: дневно източване на конденза, кратко продухване преди боядисване и регулярен преглед на куплунгите.
Типични грешки и решения
- Тесни бързи връзки: изпускат поток и намаляват дебита. Решение — използвайте куплунги с по-голям проход и проверете уплътненията.
- Всичко на една линия: комбиниране на продухване и фини инструменти води до шум и прегряване. Решение — отделете линии и поставете отделни регулатори.
- Липса на наклон и охладител: кондензът се натрупва в линиите. Решение — метална секция за охлаждане, наклон към дренаж и междинни капани.
Ограничения и как да работите с тях
- Ако компресорът е поддимен или с малък резервоар, няма да можете да поддържате стабилно налягане при пикове — помислете за буферен съд или по-голям компресор като следваща стъпка.
- В малки пространства може да е трудно да се осигури охлаждане — използвайте метални секции и по-кратки пътища за тръбите.
- Понякога шум и вибрации налагат изолация — виброопори и акустични панели помагат, но за пълно премахване може да се избере по-тих модел или отделно помещение.
Практически съвети от реалния казус
- Преместете тръбния колектор близо до точката с най-висока консумация — това намалява падовете. В нашия сервиз това премахна спирането на гайковерта при запушване.
- Поставете втори фин филтър непосредствено преди бояджийската пистолет — след централния влагоуловител — и ще елиминирате шуплите по боята.
- Включете кратка рутина: 30 секунди продухване на средна линия преди започване на работа с пистолет и източване на ресивъра в началото и края на смяната.
Въпроси и отговори
В: Как да разбера дали проблемът е в компресора или в трасето? О: Измерете налягането под товар при изхода на компресора и при инструмента. Ако при инструмента има значителен спад, трасето или връзките са тясни/запушени.
В: Трябва ли отделен регулатор за бояджийски пистолет? О: Да. Поддържането на стабилно и регулирано налягане близо до пистолета, с фин филтър и влагоуловител, е критично за равномерен финиш.
В: Кондензът нормален ли е? О: Да — но трябва да се управлява: охлаждане след компресора, наклон и редовно източване, плюс филтрация по етапи осигуряват чист въздух и надеждна работа.
